Zutrittskontrolle

Die Chronos Zeiterfassung für SAP schützt Produktionshallen, Büros, Lager, Labore und ganze Firmengelände vor unbefugtem Zutritt. Die Steuerung erfolgt über die je Mitarbeiter in SAP zugeordnete Access Control Group. Zur Absicherung von Türen, Drehkreuzen, Schranken, Schiebetüren und Rolltoren kommen Zutrittsleser oder elektronische Schließsysteme (Schließzylinder, Türdrücker, Klinken) zum Einsatz. Je nach eingesetzter Hardware sind kabellose wie auch kabelgebundene Installationen möglich. Kantinenlösungen sowie Systeme für das Besucher- und Parkplatzmanagement sind ebenfalls umsetzbar.

Die Zutrittssteuerung von Cobalt verteilt auf Basis der in SAP hinterlegten Zutrittskontrollgruppen die entsprechenden Berechtigungen automatisiert an alle Zutrittskomponenten. Von diesen werden folgende Leseverfahren und Kommunikationsarten unterstützt:

    Leseverfahren

  • Unique/EM4102
  • Hitag1/2/S
  • Titan/EM4450 (Hewi)
  • DOM Hitag1/2
  • HID ProxPoint/IClass
  • Mifare Classic
  • Mifare Desfire
  • Mifare Ultralight (C)
  • Mifare Plus SL1/2/3
  • I Code SLI/SLI-S/SLI-L
  • ICODE UID/EPC
  • MyD
  • Legic Prime/Advant
  • i-Button
  • SimonsVoss
  • NEDAP
  • Fingerprint

    Kommunikation

  • TCP/IP
  • W-LAN
  • GSM
  • GPRS
  • RS232
  • RS485
  • Bluetooth
  • USB
  • HTTP

Die nachfolgende Übersicht zeigt einige Hardwarekomonenten, mit deren Hilfe die unterschiedlichsten Zutrittsszenarien realisierbar sind:

Kabellose Komponenten

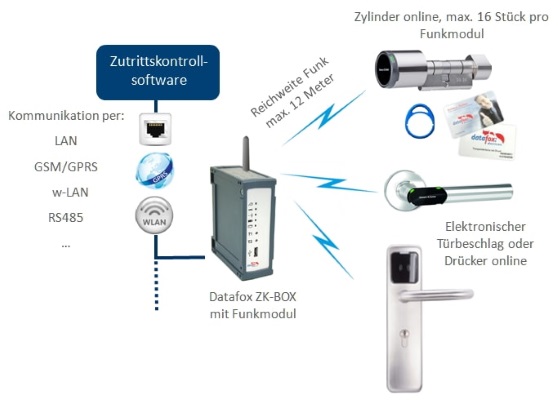

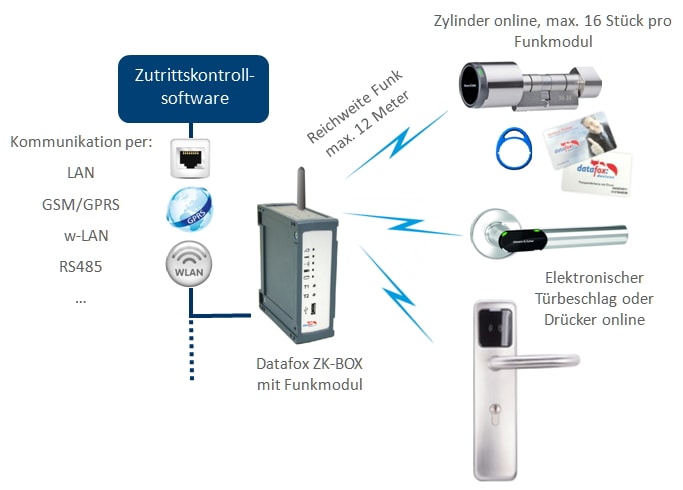

Besonders flexibel und schnell zu installieren sind elektronische Schließzylinder, Türdrücker und elektronische Beschläge. Alle Türen können ohne Verkabelung eingebunden werden und kommunizieren via Funk mit der Chronos Zutrittslösung. Es sind keine Anschlüsse bereitzustellen, keine Kabel zu verlegen und auch keine Stromversorgung für die in den Türen befindlichen Schließmechanismen zu installieren.


Kabelgebundene Zutrittsleser



EVO Zutrittsleser (Alu-/Glas)
- individuelle Bedruckung möglich
- Aluminium-Gehäuse 81x81x19 mm
- Front aus robustem Echtglas
- Elektronik vergossen, IP 65
>> Weitere Informationen ...


EVO Pure Zutrittsleser (Kunststoff)
- Gehäuse Kunststoff ABS 81x81x19 mm
- Farbe Anthrazit RAL 7016
- Elektronik vergossen, IP 65
>> Weitere Informationen ...

EVO Agera / EVO Plus Zutrittsleser (Alu/Glas)
- Aluminium-Gehäuse 85x208x27 mm
- Front aus robustem Echtglas
- TFT: 320 x 480 Pixel, active area 49,0x73,4 mm
- Tastatur über kapazitives Touch-Display
- Touchfläche 73,4 x 49,0mm
- LED-Flächenbeleuchtung
- IP 65
- RS485 Schnittstelle
- Sabotageerkennung über Abstandserkennung zur Wandhalterung
>> Weitere Informationen ...


Siedle Vario 611 Electronic-Key-Lesemodul
- berührungsloses Zugangs-Kontrollsystem mit Funktions-LED
- max. 9 elektronische Schlüssel oder Karten im "Stand-alone-Betrieb"
- max. 899 elektronische Schlüssel oder Karten im Betrieb mit
  Eingangs-Controller EC 602-...
- Abmessung: 99 x 99 x 27 mm (B x H x T)
- in verschiedenen Farben erhältlich
>> Weitere Informationen ...


Kommunikationskomponenten


Datafox KYO Inloc (ZK-Box V4)
Grundausstattung:
- CPU 32 Bit 168 MHz, 2 MB Programmspeicher
- Datenspeicher Flash 4 MB
- USB-Schnittstelle (Micro-USB)
- Gehäuse: Material ABS HB
- Abmessung: 81x92x34mm
- Schutzart IP20, Betriebstemp.-Bereich -20 bis + 70°C
- Achtung bitte zusätzlich die gewünschten ZK-Optionen wählen.
>> Weitere Informationen ...


Datafox KYO Oneloc (ZK-Knoten)
Grundausstattung:
- CPU 32 Bit 168 MHz, 2 MB Programmspeicher
- Datenspeicher Flash 4 MB
- Gehäuse: Material ABS HB,
- Typ I: Durchmesser 53mm, Höhe 35mm,
- Typ II: Höhe 45mm (z.B. für WLAN, Mobilfunk, GPS)
- Schutzart IP20
- Betriebstemperatur-Bereich -20 bis + 40°C

Schnittstellen:
- USB-Schnittstelle (Micro-USB)
- TCP/IP (LAN) 10 / 100 Mbit
- RS485 zur Vernetzung der Master-Knoten
- RS485 für ZK-Bus mit bis zu weiteren 15 ZK-Knoten.

IOs für Zutritt oder Maschinendatenerfassung:
- 1 Relais Wechsler, 30 V AC/DC, 2A, max. 60 W
- Ein aktiver Ausgang (12V oder GND konfigurierbar)
- 2 überwachte Eingänge
>> Weitere Informationen ...

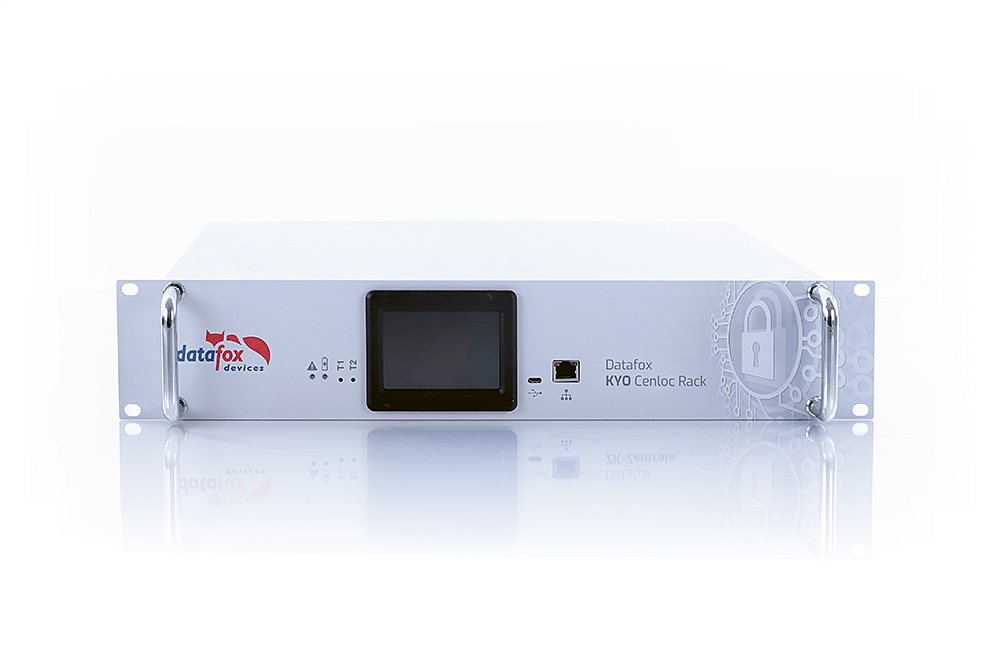

Datafox KYO Cenloc Zutrittszentrale
- sternförmiger Anschluss von 16 Türen
- einzelne Busstränge bis zu 64 Zutrittsleser
- in 3 Varianten
>> Weitere Informationen ...

externes Funkmodul Zutritt 868 MHz
- für bis 16 U&Z-Schließzylinder/Beschläge
